Computer Composition Review Ch3 存储系统

3.1 存储系统概述

3.1.1 存储系统的层次结构

程序的局部性原理
- 在某一段时间内频繁访问某一局部的存储器地址空间，而对此范围外的地址空间则很少访问。
- 空间局部性
  - 最近被访问的信息邻近地址的信息也可能被访问。
- 时间局部性
  - 最近被访问的信息很可能还要被访问。
多级存储系统的组成
- 两级存储系统
  - 内存储器
    - 存放正在执行的程序指令和数据，供 CPU 直接访问。
    - 半导体
    - 速度高
    - 容量小
    - 价格高
  - 外存储器/辅助存储器
    - 外存信息调入内存后，CPU 才能处理。
    - 磁盘、光盘…
    - 速度低
    - 容量大
    - 价格低

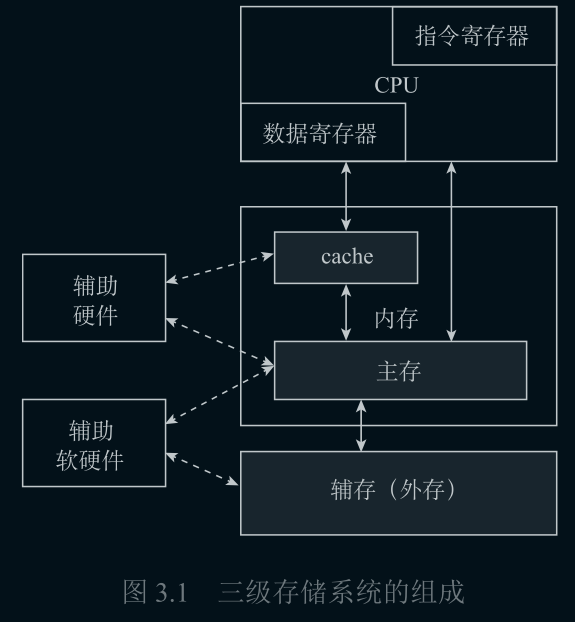

- 三级存储系统
  - 高速缓冲存储器（cache）
    - 内存储器与 CPU 之间，存放一些信息块的副本。
    - 速度更高
    - 容量更小
  - 各个存储器作用
    - 主存（常规内存）
      - 容纳系统的核心软件和较多的用户程序。
    - 外存
      - 满足大量存储需求。
    - cache
      - 匹配存取速度和 CPU 运算速度。

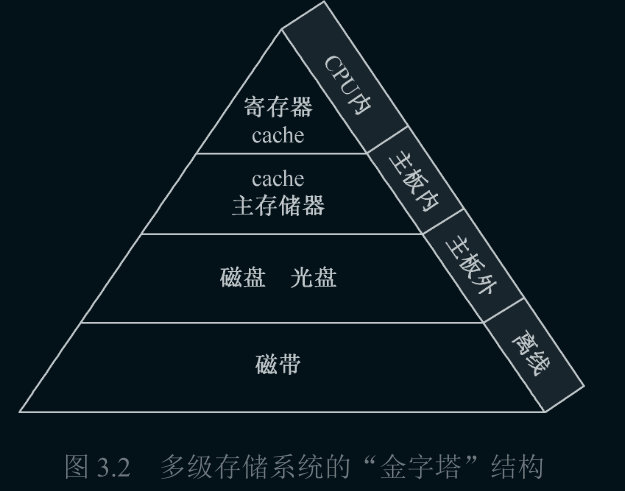

多级存储系统的金字塔结构

3.1.2 存储器分类

存储位元
- 存储器最小的存储单元。
- 存储位元 → 存储单元 → 存储器
存储介质分类
- 半导体存储器
- 存储量大，信息不易丢失
  - 磁表面存储器
    - 磁带，磁盘
  - 光存储器
    - 光盘
存取方式分类
- 随机存取存储器
- 顺序存取存储器
  - 只能按某种顺序来存取
  - 存取时间与存储单元的物理位置有关
- 半顺序（直接）存取存储器
  - 沿磁道方向顺序存储
  - 垂直半径方向随机存取
读写功能分类
- 只读存储器 ROM Read Only Memory
- 随机存取存储器 RAM Random Access Memory
信息易失性分类
- 易失性存储器
- 非易失性存储器
与 CPU 耦合度分类
- 内部存储器
  - 主存
    - ROM
      - 存储不变或基本不变的程序和数据（监控程序、引导加载程序及常数表格等）。
    - RAM
      - 存储当前运行的程序和数据，可在运行过程中反复更改其内容。
      - 静态 RAM（SRAM）

        半导体管导通/截止

        掉电则信息丢失
      - 动态 RAM（DRAM）

        电荷存储在电荷中

        电荷会随时间漏掉，需要周期性刷新

        掩膜 ROM

        一次可编程 ROM（PROM）

        可擦除 PROM（EPROM）

        紫外线擦除 EPROM（UV-EPROM）

        电擦除 EPROM（EEPROM/ $E^2PROM$ ）

        闪速 ROM（Flash）
  - 高速缓冲存储器
- 外部存储器

3.1.3 存储器的编址和端模式

字存储单元
- 存放一个机器字的存储单元
- 字地址
字节存储单元
- 存放一个字节的单元
- 字节地址

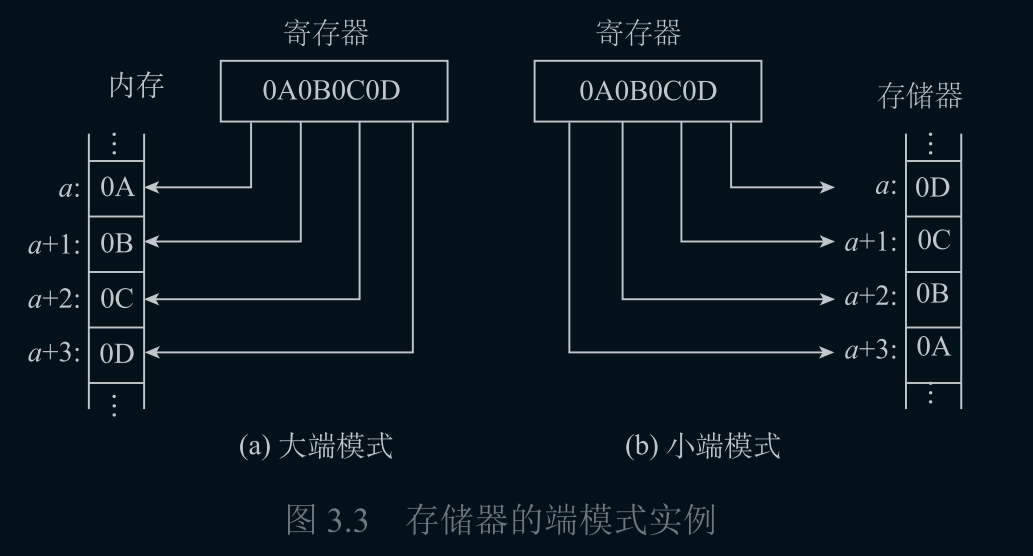

端模式
- 当一个存储字的字长高于八位时，在一个存储字内部的多字节的排列顺序。
- 大端模式
  - 将一个字的高有效字节放在内存的低地址端。
- 小端模式
  - 将一个字的低有效字节放在内存的低地址端。
3.1.4 存储器的技术指标
存储容量
- 存储信息比特数。
- 单位
  - bit
  - B
  - KB
  - MB
  - GB
  - TB
- $1TB = 2^{10} GB = 2^{20} MB = 2^{30} KB = 2^{40} B$
- 表示方法
  - $1M \times 1bit$
  - $128K \times 8bit$
  - $512K \times 4bit$
存取时间
- 存储器访问时间。
- 存储器接收到读/写命令→信息被读出/写入完成的时间。
- 取决于存储介质的物理特性和寻址部件的结构。
存储周期（存取周期）
- 存储器连续读写过程中一次完整的存取操作所需的时间。
- CPU 连续两次访问存储器的最小间隔时间。
- 通常存储周期略大于存取时间。
存储器带宽（数据传送速率，频宽）
- 单位时间内存储器所存取的信息量。
- 位/秒，字节/秒
- 总线宽度 W 位， $带宽= \frac{W}{存储周期}$

3.2 静态随机存取存储器

SRAM 存取速度快，但存储密度和容量不如 DRAM 大。

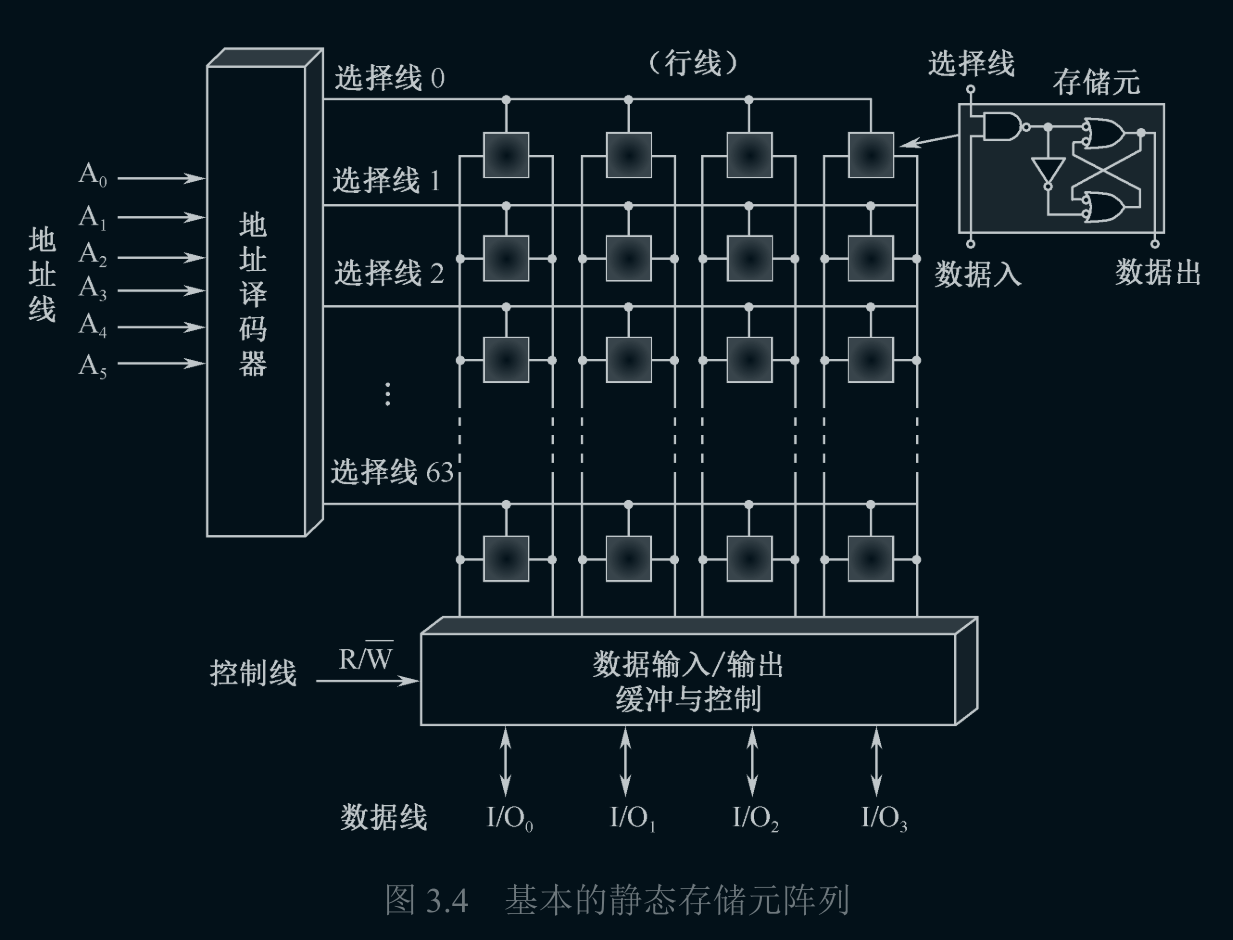

3.2.1 基本静态存储元阵列

控制线控制读写操作（读写操作不会同时发生）
$存储单元数 = 2^{地址线数}$
$存储位元总数 = 存储单元数 \times 存储器字长$

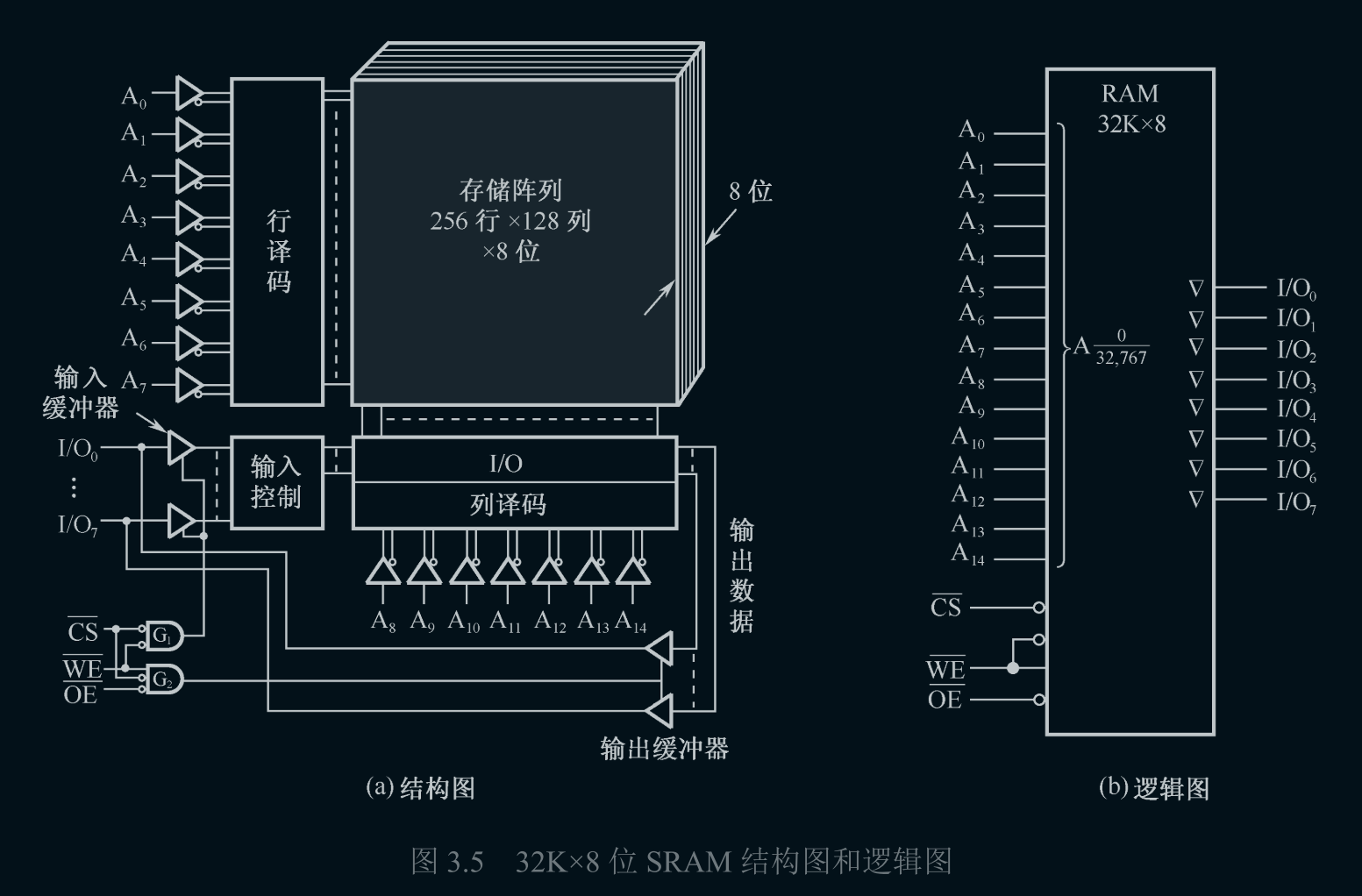

3.2.2 基本的 SRAM 逻辑结构

地址线 15 条
- x 方向 8 条，行译码 $2^8$ 行
- y 方向 7 条，列译码 $2^7$ 列
- $存储阵列 = 2^8 行 \times 2^7 列 \times 8 位$
片选信号 $\overline{CS}$ $\overline{CS}$
- 低电平有效， $G_1$ 和 $G_2$ 打开
信号
- 读出信号 $\overline{OE} = 0$ （低电平有效）， $G_2$ 开启
- 写命令 $\overline{WE} = 1$ （高电平有效）， $G_1$ 关闭
- $G_1$ 和 $G_2$ 互锁，保证读写不同时发生。
操作
- 读操作
  - $\overline{CS} = 0, \overline{OE} = 0, \overline{WE} = 1$
  - $G_2开启，G_1关闭$
- 写操作
  - $\overline{CS} = 0, \overline{OE} = 1, \overline{WE} = 0$
  - $G_2关闭，G_1开启$

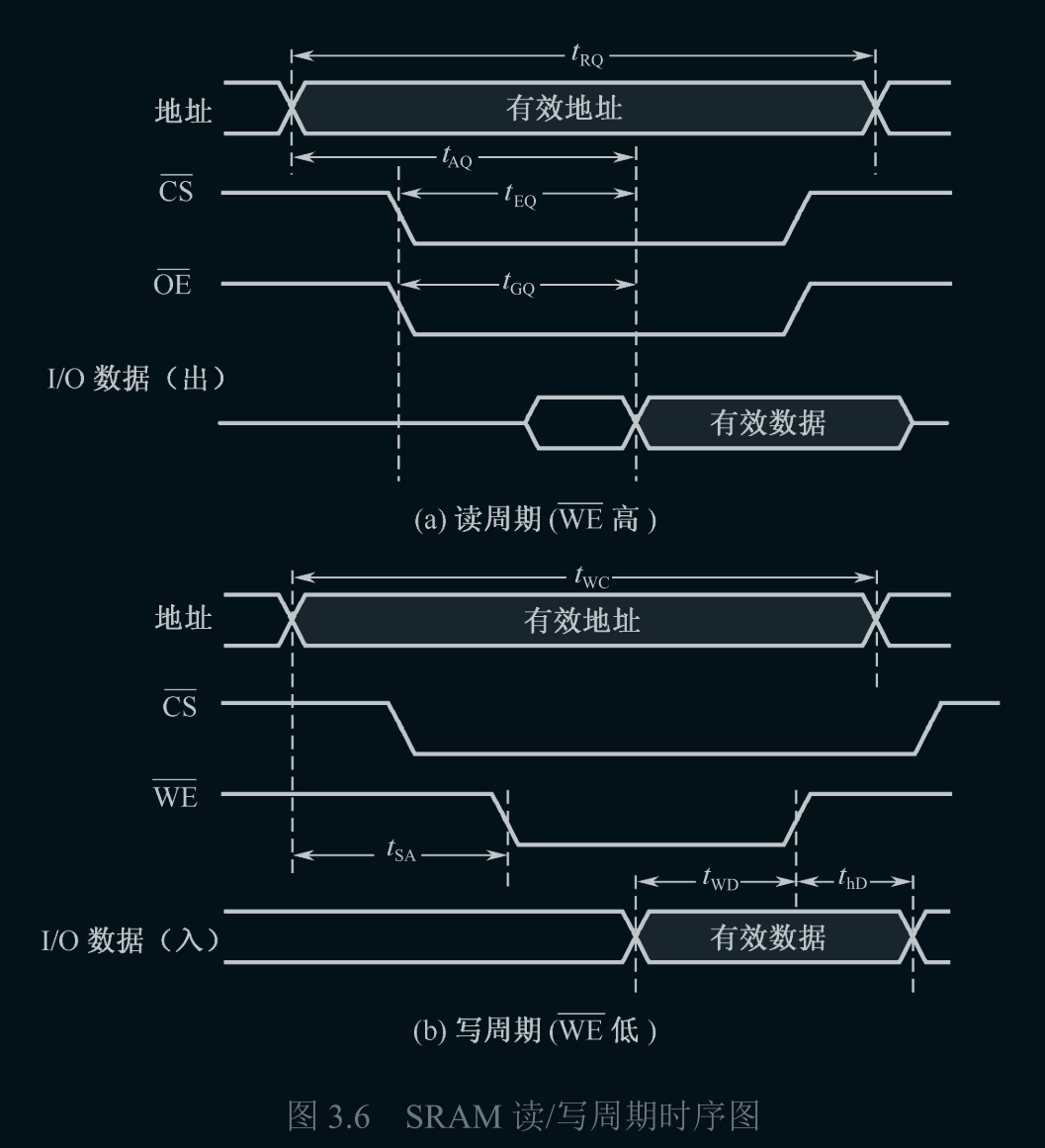

3.2.3 SRAM 读/写时序

读周期时间
写周期时间
存取周期
3.2.4 存储器容量的扩充
位扩展
- 给定芯片的字数符合要求，但位数较短。
- 1M × 4位的 SRAM 芯片设计一个 1M × 8位的 SRAM 存储器。
- 所需芯片数 $d = \frac{1M \times 8}{1M \times 4} = 2(片)$
字扩展
- 给定芯片的存储容量较少（字数少）。
- 256K × 8位的 SRAM 芯片设计 2048K × 8位存储器。
- 所需芯片数 $d = \frac{2048K \times 8}{256K \times 8} = 8(片)$
字位扩展
- 先位扩展，再字扩展。

3.3 动态随机存储器

3 .3.4 DRAM 刷新操作

刷新周期
- 主流刷新间隔时间为 64 ms。
集中式刷新策略
- 每个刷新周期集中一段时间对 DRAM 的所有行进行刷新。
  - 前一段时间进行正常读写操作。
  - 后一段连续刷新所有行。
    - 死时间
      - 由于刷新过程中不允许读写，所以存在死时间。
分散式刷新策略
- 每隔 $\frac{刷新周期}{行数}$ $\frac{刷新周期}{行数}$ 时间，刷新一行。
  - 64 ms，8192 行， $\frac{64ms}{8192} = 7.8 \mu s$ , 每隔 $7.8 \mu s$ 刷新一行。
存储器控制器或 DRAM 控制器
- 产生 DRAM 访问和刷新时序控制与地址信号。

3.6 cache 存储器

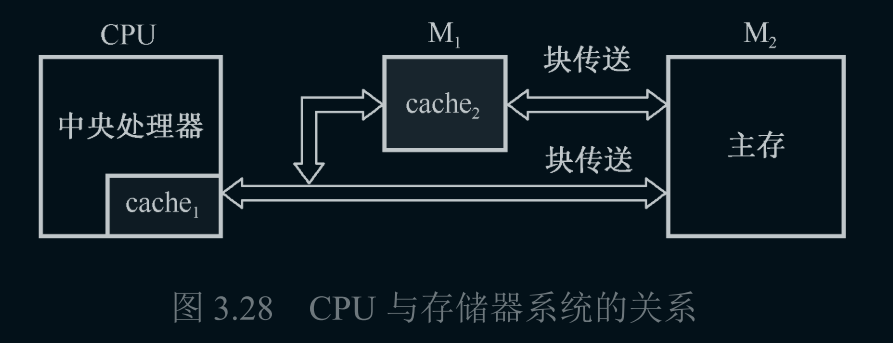

3.6.1 cache 基本原理

cache 功能
- 高速缓冲存储器
- 解决 CPU 与主存之间速度不匹配的问题。

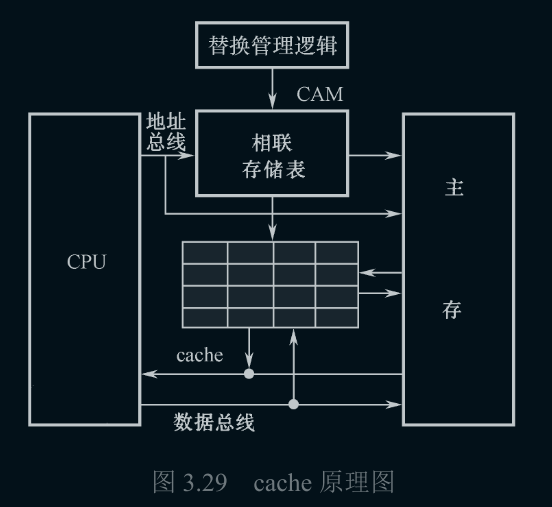

cache 的基本原理
- CPU 读取内存内存某个字时，将其内存地址发送到 cache 和主存，
  - cache 控制逻辑根据地址判断该字是否存在 cache 中。
    - 若存在则 cache 命中，立即将此字传送给 CPU。
    - 若不存在则 cache 缺失，用主存读周期将此字读取给 CPU，同时将含有此字的整个数据块送到 cache 中。
cache 命中率
- 命中率 $h = \frac{N_c}{N_c + N_m}$ $h = \frac{N _{c}}{N _{c} + N _{m}}$
  - cache 完成存取的次数 1900 次，主存完成存取次数 100 次。cache 存取周期 50 ns，主存存取周期 250 ns。
    - $h = \frac{N_c}{N_c+N_m} = \frac{1900}{1900+100} = 0.95$
    - $r = \frac{t_m}{t_c} = \frac{250 ns}{50 ns} = 5$
    - $e = \frac{1}{r+(1-r) h} = \frac{1}{5+(1-5) \times 0.95} = 83.3\%$
    - $t_a = \frac{t_c}{e} = \frac{50 ns}{0.833} = 60 ns$
- cache/主存系统的平均访问时间 $t_a = ht_c + (1-h)t_m$
- 访问效率 $e = \frac{t_c}{t_a} = \frac{t_c}{ht_c+(1-h)t_m} = \frac{1}{h+(1-h)r} = \frac{1}{r+(1-r)h}$ $e = \frac{t _{c}}{t _{a}} = \frac{t _{c}}{h t _{c} + ( 1 - h ) t _{m}} = \frac{1}{h + ( 1 - h ) r} = \frac{1}{r + ( 1 - r ) h}$
  - 主存与 cache 的访问时间比 $r = \frac{t_m}{t_c}$
cache 结构必须解决的问题
- cache 的命中率尽可能高
- cache 对 CPU 是透明的
- 地址映射
  - 使用某种方法把主存地址定位到 cache 中。
- cache 地址变换
  - CPU 给出一个字的内存地址可以自动变换成 cache 的地址。

3.6.2 主存与 cache 的地址映射

全相联映射方式
- 行
  - cache 的数据块大小
  - $m=2^r行$
- 块
  - 主存的数据块大小
  - $n=2^s 块$
- 行和块等长，有 k 个连续的字组成。

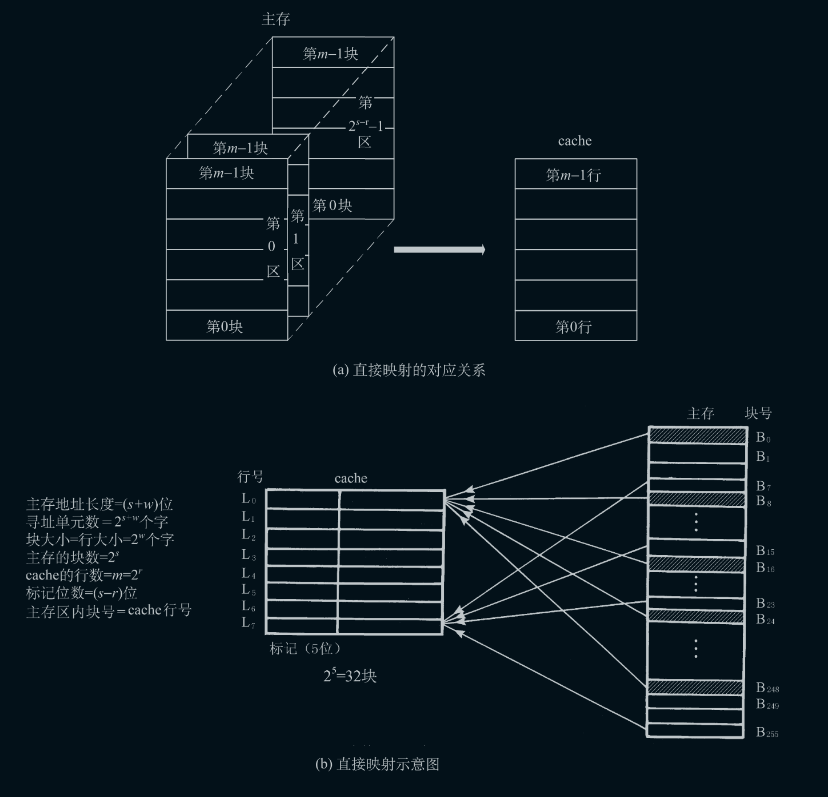

直接映射方式
- $i = j \ mod \ m$ $i = j m o d m$
  - $i$ $i$
    - cache 行号
  - $j$ $j$
    - 主存块号
  - $m$ $m$
    - cache 总行数

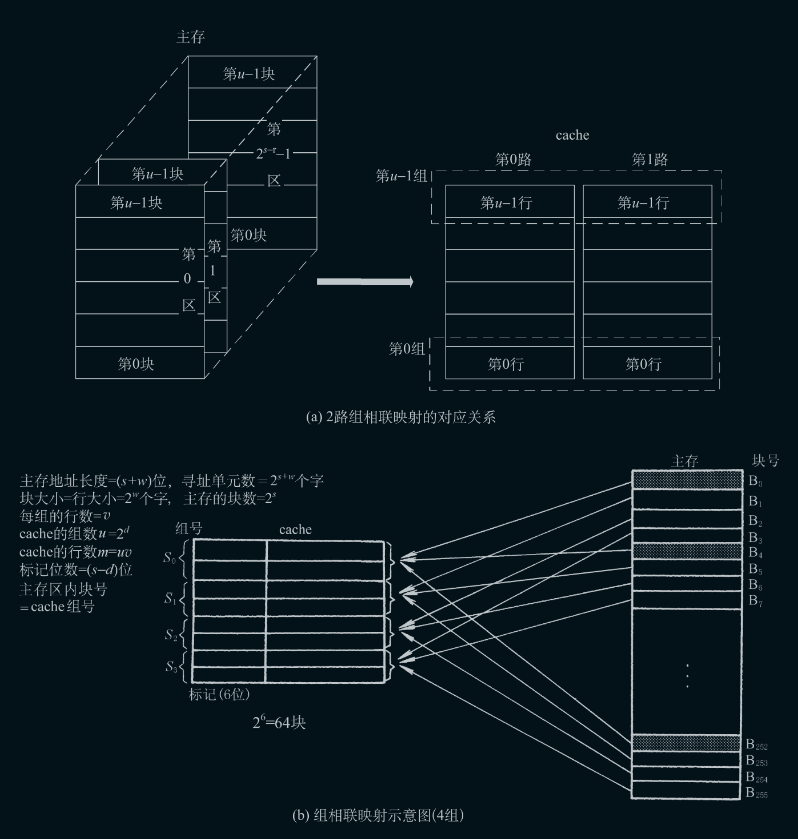

组相联映射方式
- cache
  - 分为 $m = u \ 组 \times v \ 行$ $m = u 组 \times v 行$
    - $v$ 一般取值较小，典型值：2/4/8/16
  - 组号 $q= j \ mod \ u$

3.6.3 cache 的替换策略

最不经常使用 LFU 算法

近期最少使用 LRU 算法

随机替换

计算 - 算命中率

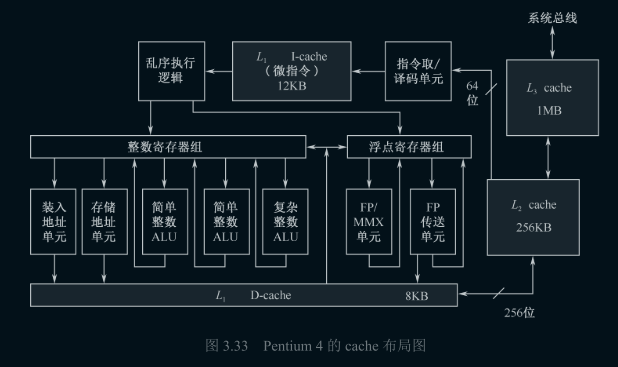

3.6.5 Pentium 4 的 cache 组织

四个组成部件
- 取值/ 译码单元
  - 按需从 $L_2$ cache 中取值
  - 转译成一系列微指令
  - 存入 $L_1$ 指令 cache
- 乱序执行逻辑
  - 依据数据相关性和资源可用性进行调度微指令执行
  - 而不是取值前后而执行
- 执行单元
  - 执行微指令
  - 从 $L_1$ 数据 cache 中取数据
  - 在寄存器组中暂存运算结果
- 存储器子系统
  - $L_2$ cache
  - $L_3$ cache
  - 系统总线
    - $L_1$ 和 $L_2$ cache 未命中时，访问主存
    - 访问 I/O 资源

3.6.6 使用多级 cache 减少缺失损失

需要逐级向上查找，每次访问不同等级的 cache 的时间，即确实损失

3.7 虚拟存储器

3.7.1 虚拟存储器概念

实
- 实地址/物理地址
  - 计算机物理内存的访问地址
- 虚存空间/逻辑地址空间
虚
- 虚地址/逻辑地址
  - 用户编制程序时使用的地址
- 物理存储空间/主存空间
虚存访问过程
- 虚存空间的程序先按虚地址编程，存在辅存中
- 程序运行时，地址变换机构依据分配的实地址空间把程序的一部分调入实存
- 每次访存，首先判断该虚地址对应部分是否在实存中
  - 若存在，则地址转换并使用实地址访问主存
  - 若不存在，则按某个算法将辅存中的部分程序调入内存，再按相同方法访问主存
虚存的使用
- 多用户/多任务系统
  - 虚地址空间远小于实地址空间
    - 用于地址变换
- 单个任务
  - 虚地址空间远大于实地址空间
    - 用于提高存储用量
虚存作用
- 程序可以透明的使用整个虚存空间
- 每个程序都拥有一个虚拟存储器
  - 具有辅存容量
  - 接近驻村的访问速度
cache 和虚存的对比
- 相同点
  - 出发点-提高性能
  - 原理-局部性原理
- 不同点
  - 侧重点
    - cache-主存与 CPU 间的速度差异
    - 虚存-提高存储容量
  - 数据通路
    - cache、主存和 CPU 间有直接通路
    - 虚存依赖辅存，不存在直接通路，未命中时 CPU 仍要访问主存
  - 透明性
    - cache-由硬件完成，对系统程序员和应用程序员均透明
    - 虚存-有软件的介入，对应用程序员透明，对系统程序员不透明
  - 未命中时的损失
    - 主存未命中时系统的性能损失远大于 cache 未命中时的损失
虚存需要解决的问题
- 调度问题
- 地址映射问题
- 替换问题
- 更新问题

3.7.2 页式虚拟存储器

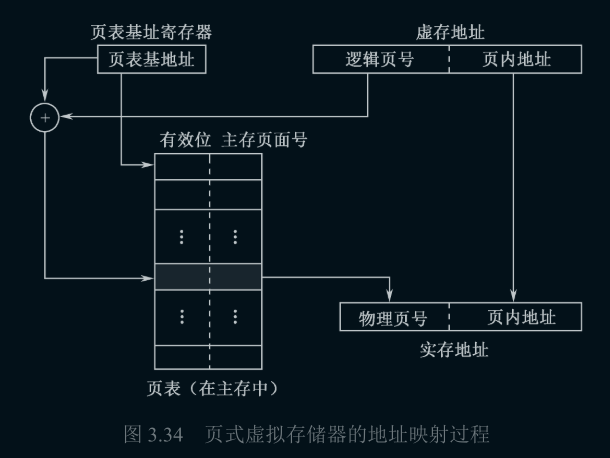

页式虚存地址映射
- 页：地址空间分成等长的页
  - 逻辑页：虚存
    - 虚地址
      - 高字段：逻辑页号
      - 低字段：页内地址（偏移量）
  - 物理页：主存
    - 实地址
      - 高字段：物理页号
      - 低字段：页内地址
- 页表：每个进程对应一个页表

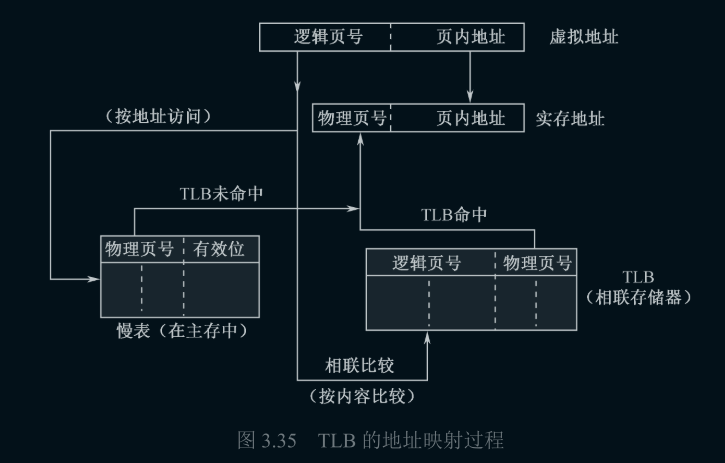

转换后援缓冲器 TLB
- 转换后援缓冲器 TLB（快表）：专用于页表缓存的高速存储部件
- 慢表：保存在主存中的完整页表
- TLB 的作用类似 cache 的作用
  - 存储慢表中的部分信息，可进行高速检索
虚存、TLB 和 cache 间的协同操作
- 最好的情况
  - TLB 转换虚拟地址，送入 cache，CPU 取回数据
- 最坏的情况
  - TLB、页表和 cache 都缺失
- 情况组合

3.7.3 段式虚存和段页式虚存

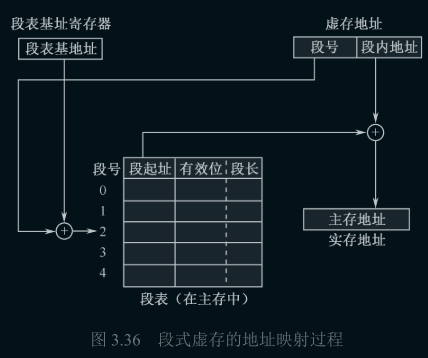

段式虚拟存储器
- 段：按程序自然分界划分长度（动态区域）
- 段表
  - 有效位
  - 段起址
  - 段长
- 特点
  - 优点
    - 逻辑更利于编译、管理、修改和保护，以及多道程序共享
    - 段长可动态变化，有效利用主存空间
  - 缺点
    - 主存空间分配较麻烦
    - 容易在段间留下碎片，空间利用率降低
    - 段长不一定为 2 的倍数，需要特殊操作

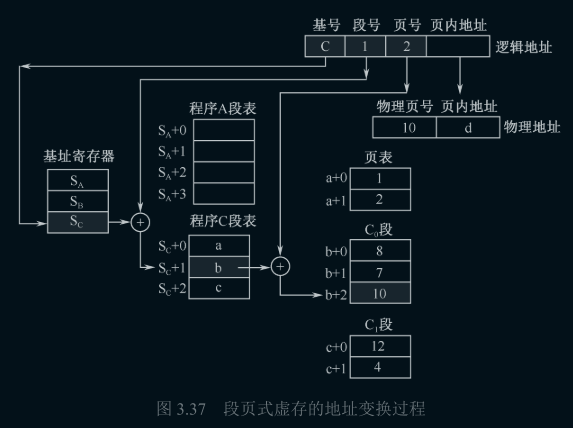

段页式虚拟存储器
- 结合段式和页式
- 通过一个段表和多个页表进行两次定位
- 虚地址组成

3.7.4 虚存的替换算法

虚存替换与 cache 替换的不同
- cache 全部由硬件实现，虚存的替换有 OS 的支持
- 虚存缺页对系统性能的影响比 cache 大得多
  - 调页需要访问辅存
  - 需要进行任务切换
- 虚存的替换选择很大，属于一个进程的页面都可以替换

3.7.5 存储管理部件

存储管理部件 MMU
功能
- 在 TLB 的协助下完成虚实地址转换
- 维护 TLB 的控制机制
- 负责存储保护
- TLB 失效或非法访问时向 CPU 发起中断
- 维护一个 TLB 失效后的在填充机制
工作流程
- CPU 发出访存的地址
- MMU 通过页表查询机制访问主存页表，获得映射关系
  - 命中，MMU 将虚页号转换为物理页号，产生物理地址访存
  - 未命中（主存缺页），CPU 将转到 OS 的页面失效程序入口，OS 进行调页操作
